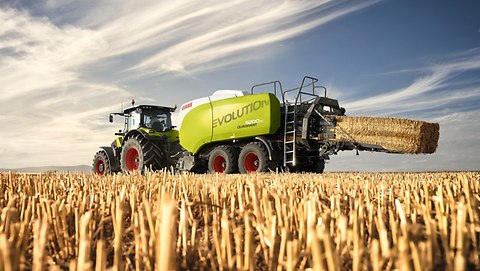

CLAAS QUADRANT do dziś pozostaje najlepiej sprzedającą się prasą kostkującą w Niemczech. W 2022 roku seria QUADRANT 5000 i QUADRANT 4200 zostaną poddane kompleksowej modernizacji technicznej i otrzymają dodatkowe oznaczenie EVOLUTION w nazwie.
Nowy podbieracz z dwoma torami krzywkowymi
Najciekawszą cechą pras QUADRANT EVOLUTION jest nowy podbieracz HD z dwoma torami krzywkowymi. Ta unikalna na rynku konstrukcja gwarantuje maksymalną odporność na skręcenia i bardzo wysoką wytrzymałość. Koszty zużycia zostały przy tym obniżone poprzez jeszcze szersze wykorzystanie wytrzymałych komponentów podbieracza CLAAS JAGUAR oraz poprzez przeprojektowanie i wzmocnienie wielu elementów, w tym łożysk i blach wciągających. Dzięki czemu, oprócz lepszej płynności pracy osiągnięto niższy poziom hałasu.

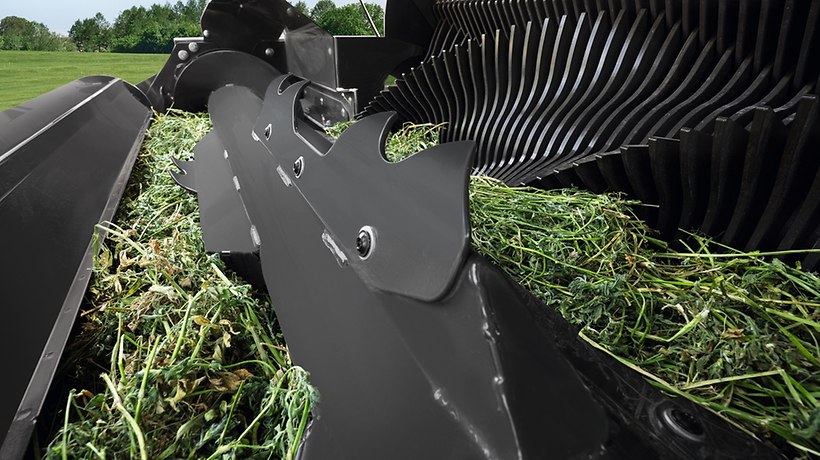

Mechanicznie napędzany podbieracz z pięcioma rzędami i 18 podwójnymi zębami w każdym rzędzie został również zoptymalizowany pod kątem większej przepustowości i jeszcze lepszej jakości podbierania. Dzięki dodatkowemu rzędowi zębów podbieracz może obracać się wolniej przy jednoczesnym zwiększeniu prędkości obrotowej walca wciągającego PFS. Ponadto walec wciągający został wyposażony w dodatkowe łopatki, które w przypadku plonu o długich łodygach można zdemontować. Amortyzowany walec wciągający PFS pozwala wyrównać nierówności pokosu. Wprowadzone innowacje łączą w sobie większą wydajność podbierania i przepustowość przy niskim poziomie strat. Większa przepustowość spowodowała podwyższenie momentu zwalniającego sprzęgło cierne do 1600 Nm i powiększenie średnicy głównego wału napędowego podbieracza. Półautomatyczny napinacz łańcucha zapewnia niezawodny napęd podbieracza, a automatyczne smarowanie ze zbiornikiem oleju o pojemności 6,3 l jest dostępne w standardzie.
Zoptymalizowany kanał prasujący, dodatkowe komponenty HD
Dodatkowe działania optymalizacyjne objęły kanał prasujący. Jego górna część z płytą czołową i płytami bocznymi została przeprojektowana i wzmocniona. Pozwala to uzyskać jeszcze lepszy kształt balotów i nieco wyższą gęstość prasowania. Dostępne fabrycznie kosy boczne i osłony redukują ponadto gromadzenie się materiału w obszarze prowadnicy tłoka podczas prasowania słomy zbożowej, kukurydzianej lub trzciny cukrowej, co dodatkowo poprawia bezpieczeństwo pracy i ogranicza konieczność czyszczenia.
Automatyczna regulacja ciśnienia prasowania APC dzięki nowemu oprogramowaniu jeszcze szybciej i precyzyjniej reaguje na obciążenia na sznurku lub w zespole wciągania.
Zastosowanie dodatkowych standardowych i częściowo opcjonalnych komponentów HD z powłoką Hardox – na przykład łożysk HD prowadnicy tłoka prasującego o nawet czterokrotnie dłuższej żywotności – jeszcze bardziej wydłuża żywotność w kanale prasującym, w obszarze supłaczy i w zespole wciągającym. Dzięki tym niezwykle solidnym i trwałym komponentom, masywnemu podbieraczowi z obustronnym torem krzywkowym i łatwiejszej konserwacji, całkowity koszt posiadania (TCO) prasy QUADRANT EVOLUTION po raz kolejny zostaje znacząco zredukowany. Wewnętrzne testy z 40 000 balotów na maszynę w częściowo ekstremalnych warunkach wykazały nawet 40-procentową redukcję zużycia dzięki nowej konstrukcji w połączeniu z bardziej odpornymi na zużycie komponentami.
